POE是一種傳輸技術(shù)，可在以太網(wǎng)電纜上傳輸電力和數據。1000M千兆以太網(wǎng)POE供電端口廣泛用于安防、視頻監控以及智能電網(wǎng)等工業(yè)系統，以實現系統內的數據、視頻傳輸、流量控制、以及通過總線實現供電。由于工業(yè)以太網(wǎng)工作環(huán)境非常嚴酷苛刻，對于以太網(wǎng) POE供電端口電磁兼容的浪涌靜電防護必不可少。通常東沃電子接觸到的客戶對于以太網(wǎng)POE供電端口的雷擊電流防護高達 4kV 甚至 6kV更高的浪涌保護能力?；誑蛻?hù)對以太網(wǎng) POE供電端口浪涌靜電防護需求，電子工程師通常會(huì )選用電路保護器件為其保駕護航。接下來，高品質(zhì)保護器件生產(chǎn)廠家及保護方案服務(wù)商東沃電子要分享的主題是：1000M以太網(wǎng)POE供電浪涌靜電保護方案及電路保護器件選型。

1000M以太網(wǎng)POE供電浪涌靜電保護方案圖

1000M以太網(wǎng)POE供電浪涌靜電保護方案說明

RJ45 連接器和保護網(wǎng)絡(luò )之間的電路旨在保護以太網(wǎng)物理層（PHY）電路和受電設備（PD） 控制器。對于以太網(wǎng)PHY芯片組，導致?lián)p壞的因素有很多，如ESD靜電沖擊、電纜放電事件和數據線上的電氣快速瞬變。針對1000M以太網(wǎng)PHY芯片防護，東沃電子技術(shù)推薦選用4顆TVS二極管陣列DW03DLC-B-S保護8條數據線。TVS二極管陣列DW03DLC-B-S優(yōu)勢特性：

受電端設備PD端會(huì )有兩個整流橋，一個接在網(wǎng)線1236對應的網(wǎng)絡(luò )變壓器的中心抽頭，另一個接網(wǎng)線4578對應的網(wǎng)絡(luò )變壓器中心抽頭或者RJ45的4578引腳，這兩個整流橋的目的是無論12和36，45和78為正還是負，都會(huì )保證上面為正下面為負。然后PD芯片還會(huì )作為后面反激電路的控制芯片，把POE標準的37-57V降到我們板級需要的12V或者其它電壓。針對以太網(wǎng)POE受電端設備PD端浪涌防護，東沃電子技術(shù)推薦選用TVS二極管5.0SMDJ58CA，雙向防護、工作電壓58V、最小擊穿電壓64.4V、峰值脈沖電流53.42A、反向漏電流1μA、峰值脈沖功率5000W。

1000M以太網(wǎng)POE供電浪涌靜電保護器件參數

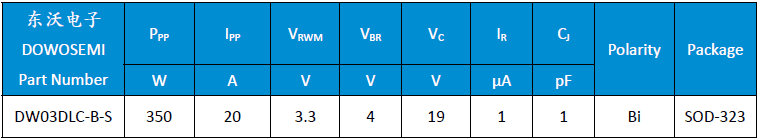

1）東沃TVS二極管陣列DW03DLC-B-S參數

查看東沃電子“ESD-DW03DLC-B-S Datasheet”規格書可知：

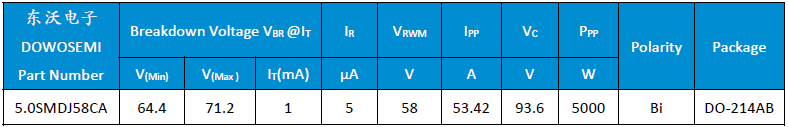

2）東沃TVS二極管5.0SMDJ58CA參數

查看東沃電子“TVS-5.0SMDJ Series Datasheet”規格書可知：

以上是1000M以太網(wǎng)POE供電浪涌靜電保護經(jīng)典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用的TVS二極管陣列DW03DLC-B-S、TVS二極管5.0SMDJ58CA，東沃電子已全面量產(chǎn)、品質(zhì)穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
