YCbCr/YPbPr色差分量接口是S-Video端子的升級產(chǎn)品，支持1080P高清，由紅、綠、藍三種顏色的線組成，其中，藍色和紅色分別傳輸藍色差信號（Cb/Pb）和紅色差信號（Cr/Pr），而綠色傳輸Y信號。YCbCr/YPbPr接口實(shí)現了色度和亮度的分離傳輸，廣泛應用于機頂盒、TV等產(chǎn)品上。當用作外部接口時，YCbCr/YPbPr接口會(huì )受到直接來自外部靜電放電（ESD）的影響；同時，機頂盒連接室外線纜，也存在雷擊浪涌干擾破壞風(fēng)險。這些情況都有可能會(huì )造成YCbCr/YPbPr接口內部元器件的損壞，影響信號的正常傳輸。因此，在YCbCr/YPbPr接口電路設計時，需要選用專業(yè)的電路防護器件。接下來，專業(yè)電路保護器件生產(chǎn)廠家及保護方案服務(wù)商東沃電子要分享的是：YCbCr/YPbPr接口靜電保護方案及TVS二極管陣列（ESD靜電保護二極管）選型選用。

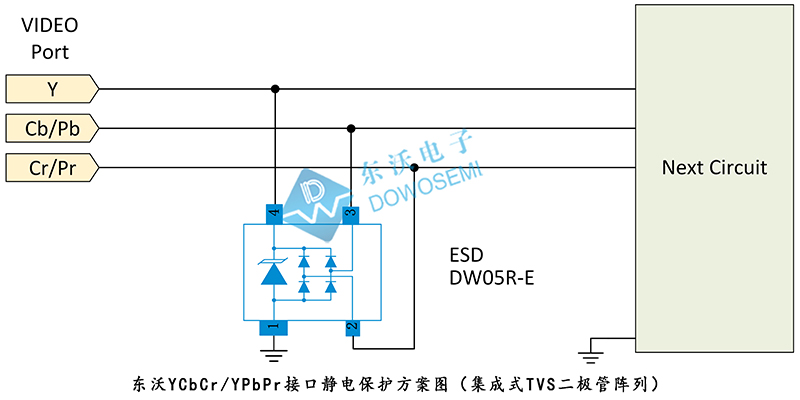

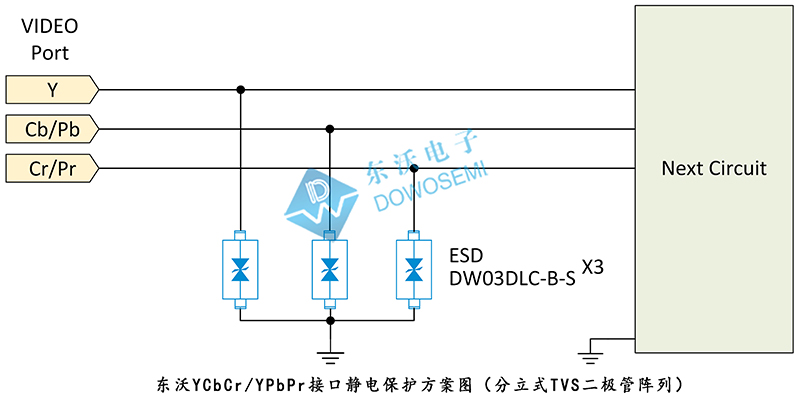

YCbCr/YPbPr接口靜電保護方案圖

YCbCr/YPbPr接口靜電保護方案說明

從東沃YCbCr/YPbPr接口靜電保護方案圖中可以看出，視頻傳輸信號防護，東沃電子技術(shù)推薦選用3顆分立式TVS二極管陣列DW03DLC-B-S或1顆集成式TVS二極管陣列DW05R-E對YCbCr/YPbPr接口進(jìn)行靜電浪涌防護。分立式TVS二極管陣列DW03DLC-B-S，工作電壓3.3V、峰值脈沖電流20A、鉗位電壓19V、漏電流1μA、SOD-323封裝；結電容低至1pF，保證視頻信號不失真；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±8kV（接觸）標準。集成式TVS二極管陣列DW05R-E，工作電壓5V、峰值脈沖電流6.5A、鉗位電壓16V、漏電流1μA、結電容0.4pF，保證視頻信號不失真；SOT-143封裝，集成了3個端口保護，有效減小PCB安裝空間；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±8kV（接觸）標準。

YCbCr/YPbPr接口靜電保護器件參數

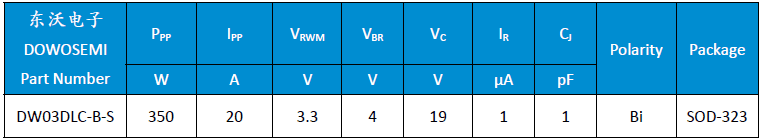

1）東沃TVS二極管陣列DW03DLC-B-S參數

查看東沃電子“ESD-DW03DLC-B-S Datasheet”規格書可知：

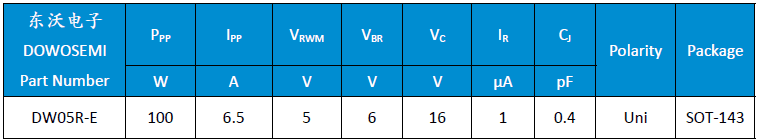

2）東沃TVS二極管陣列DW05R-E參數

查看東沃電子“ESD-DW05R-E Datasheet”規格書可知：

以上是東沃YCbCr/YPbPr接口靜電保護經(jīng)典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列DW03DLC-B-S和DW05R-E，東沃電子已全面量產(chǎn)、品質(zhì)穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
