隨著科技的發(fā)展與進步，新型電子產(chǎn)品TVS二極管在工業(yè)區域，電信區域和電子設備中得到個高評價的認可，對于東沃電子的SM8S系列的SM8S22A型號最近熱度也是水漲船高，應大家的要求，一些基礎的參數與選型的注意事項分享給大家吧。

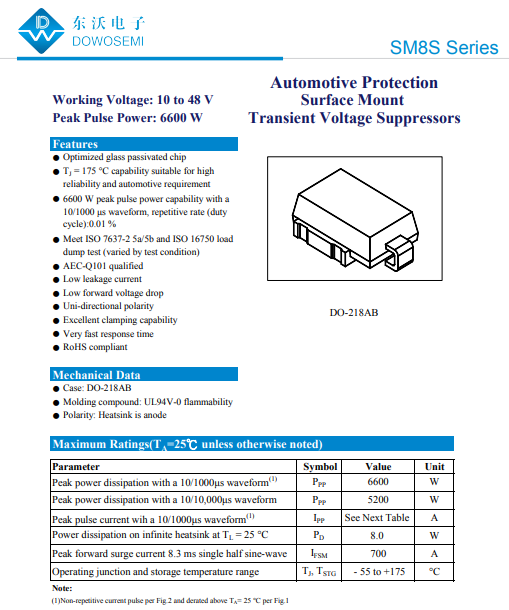

　　SM8S22A封裝DO-218AB，首先我們尾號為A，屬于單向TVS管，脈沖功率高達6600W，工作電壓為22V，脈沖電流為186A，具有極快的響應時間<1.0PS。

　　我們的鉗位電壓為35.5V.漏電流為10UA.截止電壓為22V.

　　同時SM8S22A型號也是符合AEC-Q101汽車質量標準，可通過7637-5a/5b測試標準。

　　在選型方面，一些重要的注意事項也是需要我們?nèi)チ粢獾?，總結具體分為以下幾點：

　　1、TVS二極管的引線長短，需要與被保護的線路相對;

　　2、TVS二極管的穩態(tài)平均率需要保持在安全的范圍之內;

　　3、一些小電流的負載電路保護，我們需要有意識的去增加限流電阻;

　　4、溫度的變化不可忽略，正常的工作范圍為-55°C到150°C之間，如果在電路中發(fā)現溫度比較高的情況下，需要降額應用;

　　5、在使用過程中，考慮其離散性，需要我們盡量減少串/并數量;

　　6、單向TVS二極管適合直流保護電路，雙向TVS二極管適合交流保護電路;

　　7、對于數據接口或通信線路中的應用防護，盡可能的去選取電容值比較小的。

　　綜合以上7點選型注意事項，如果大家對此已經(jīng)掌握，那么對于TVS二極管選型就輕而易舉了。
