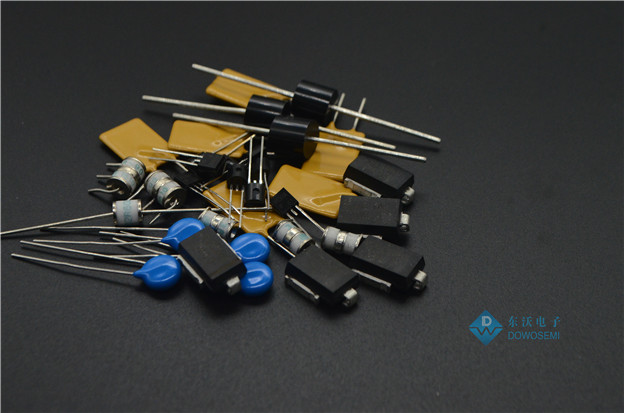

電路保護元器件有哪些？目前業(yè)內應用的比較多的電路保護器件主要有六類：
1）瞬態(tài)電壓抑制二極管：Transient Voltage Suppressors，縮寫TVS，亦稱為T(mén)VS管、TVS二極管；
2）ESD靜電保護二極管：Electrostatic Discharge Protection Devices，縮寫ESD；
3）壓敏電阻：Metal Oxide Varistors，縮寫MOV；
4）陶瓷氣體放電管：Gas Discharge Tubes，縮寫GDT；
5）自恢復保險絲：Polymer Positive Temperature Coefficient，縮寫PPTC；
6）半導體放電管：Thyristor Surge Suppressors，縮寫TSS；

這六類電路保護器件根據伏安特性可分為三大類：鉗位型過(guò)電壓保護器件、開(kāi)關(guān)型過(guò)電壓保護器件、過(guò)電流型保護器件。
? 鉗位型過(guò)電壓保護器件：TVS、ESD、MOV
? 開(kāi)關(guān)型過(guò)電壓保護器件：GDT、TSS
? 過(guò)電流型保護器件：PPTC

鉗位型過(guò)電壓保護器件

當電壓達到鉗位型過(guò)電壓保護器件的擊穿電壓時(shí)，其電阻瞬間減小為低阻抗，泄放大浪涌電流，從而將浪涌電壓限制在一個(gè)較低的水平。鉗位型過(guò)電壓保護器件的特點(diǎn)是器件導通后，鉗位電壓會(huì )高于器件的擊穿電壓，器件兩端的鉗位電壓與瞬間通過(guò)的浪涌電流大小成正比關(guān)系。鉗位型過(guò)電壓保護器件常應用于電源線、低頻通信線路的過(guò)電壓防護。

開(kāi)關(guān)型過(guò)電壓保護器件

當電壓達到開(kāi)關(guān)型過(guò)電壓保護器件的擊穿電壓后，其電阻瞬間減小為低阻態(tài)，泄放浪涌電流，并將浪涌電壓限制在一個(gè)較低的水平。開(kāi)關(guān)型過(guò)電壓保護器件的特點(diǎn)是器件導通后其兩端的電壓會(huì )低于器件的擊穿電壓，常用于通信系統高頻信號線浪涌防護。

過(guò)電流型保護器件

自恢復保險絲PPTC 是一種可反復使用的過(guò)電流型保護器件，常應用于小電流輸入的電源線過(guò)電流保護，或兩級過(guò)電壓保護器件之間做退耦等。

有關(guān)各類電路保護器件的具體應用，可與專業(yè)的電路保護器件廠家溝通交流，只為您的電路更安全！
