SM712，ESD靜電二極管產(chǎn)品之一，廣泛應用于HFC系統、RS485、汽車電子、通訊設備等領(lǐng)域。眾所周知，靜電是一種客觀的自然現象，產(chǎn)生的方式有很多種。靜電可謂是無處不在，您知道嗎？我們身上或周?chē)蛶в瀉芨叩攆o電電壓，高達幾千伏甚至幾萬伏，這些在平時我們可能沒什么感覺，但對于敏感電子器件而言，帶來的可能是致命的危害。為此，靜電防護工作，一直都是汽車電子、網(wǎng)絡(luò )與通信、現場總線、安全系統、自動化設備等領(lǐng)域的核心工作之一。那么。在HFC系統中，是如何進行靜電防護工作的呢？

HFC系統的靜電防護，您知道多少？

Hybrid Fiber－Coaxial混合光纖同軸電纜網(wǎng)（簡稱HFC），一種實用經(jīng)濟的綜合數字服務(wù)寬帶網(wǎng)接入技術(shù)，由光纖干線、同軸電纜支線和用戶配線網(wǎng)絡(luò )三部分構成。HFC有四大亮點，一是，傳輸容量大，容易實現雙向傳輸；二是，頻率特性好，在傳輸寬帶內無需均衡；三是，傳輸耗損小，可延長有線電視的傳輸距離；四是，無串音現象，不怕電磁干擾，確保信號的傳輸質(zhì)量。

不難看出，HFC擁有強大的功能和高度的靈活性，為了確保HFC系統信號數據的傳輸，其電路防護設計方案必須全面透徹。靜電放電防護工作，在信號傳輸密集的系統里是不可避免的，同樣HFC系統也不例外。

SM712為HFC系統保駕護航

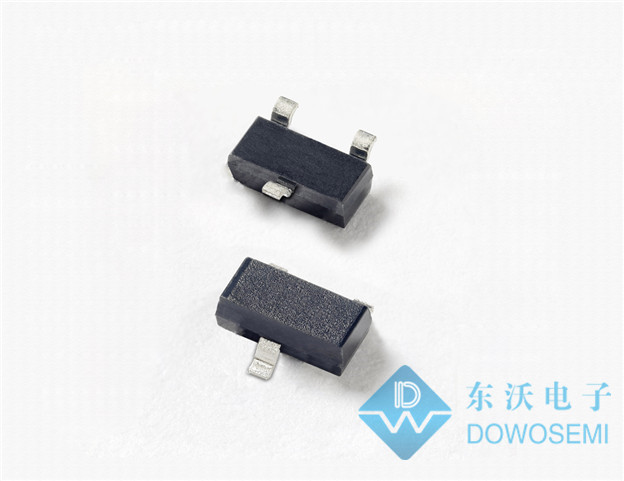

東沃電子自主研發(fā)、生產(chǎn)、銷售的ESD靜電二極管SM712，能夠滿足HFC系統的靜電防護需求，具體測試數據和電路保護設計方案可向東沃電子的電子工程師成功索取。接下來，主要針對ESD二極管SM712具體參數、特性、應用領(lǐng)域進行詳解。

1）SM712參數

峰值脈沖功率：400W

箝位電壓：10V-20v

電容值：55pF-75pF

耐壓：-7V-12V

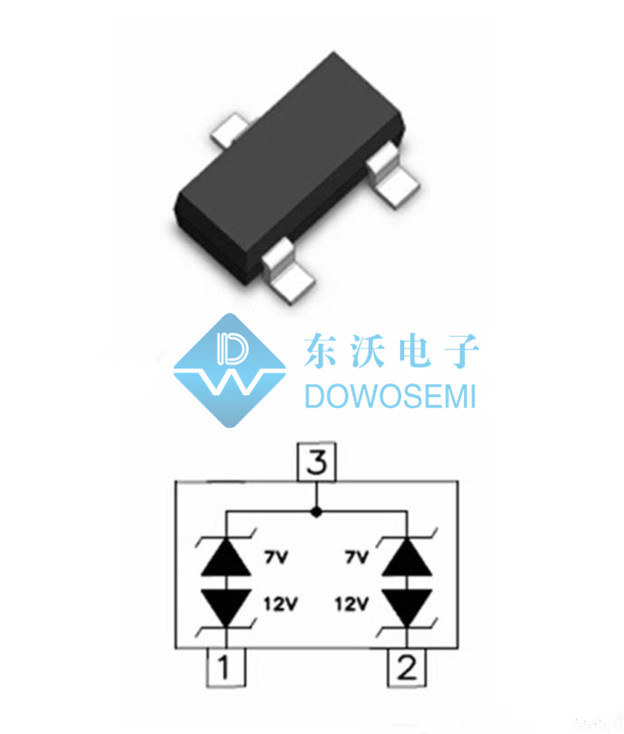

封裝形式：SOT-23

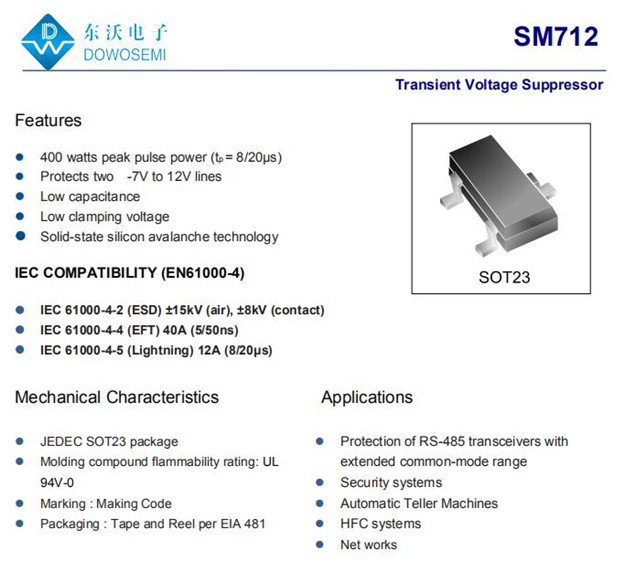

2）SM712特性

√ 依據(tp=8/20μs)線路，峰值脈沖功率為400W；

√ 響應速度ps級；

√ 低電容和低箝位電壓；

√ IEC61000-4-2(ESD)±15kV(air),±8kV(contact)；

√ IEC61000-4-4(EFT)40A(5/50ηs)；

√ IEC61000-4-5(Lightning)12A(8/20μs)；

3）SM712應用

HFC系統、擴展共模范圍的RS485收發(fā)器的保護、安全系統、自動取款機等領(lǐng)域；

ESD靜電保護元器件，遠離靜電煩惱

東沃電子SM712靜電保護器件，專為保護具有非對稱工作電壓的線路設計生產(chǎn)出來的，使其避免受到靜電放電、電氣快速瞬變和雷電引起浪涌電流帶來的損害。同時，ESD二極管SM712能夠吸收國際標準相關(guān)規定最高級別的反復性ESD靜電釋放，完全不用擔心其功能會(huì )發(fā)生衰退和損壞?？梢?jiàn)，SM712在嚴格苛刻的環(huán)境下，也能達到最高的可靠性。

東沃電子精湛的研發(fā)技術(shù)、豐富的產(chǎn)品線、卓越的技術(shù)能力、貼心的售后服務(wù)，一站式滿足采購商的需求。同時，擁有設備齊全、先進的EMC實驗室，配備專業(yè)的FAE電子工程師，為廣大客戶提供落地式高等級的電路防護設計方案和高品質(zhì)的電路保護元器件?。?！
